Neigungssensor

IN81

Preset- und Teachfunktion
Robuste Bauweise
Stapelbare Montage für Redundanz

Datenblatt
DE EN FR
Video
Merken

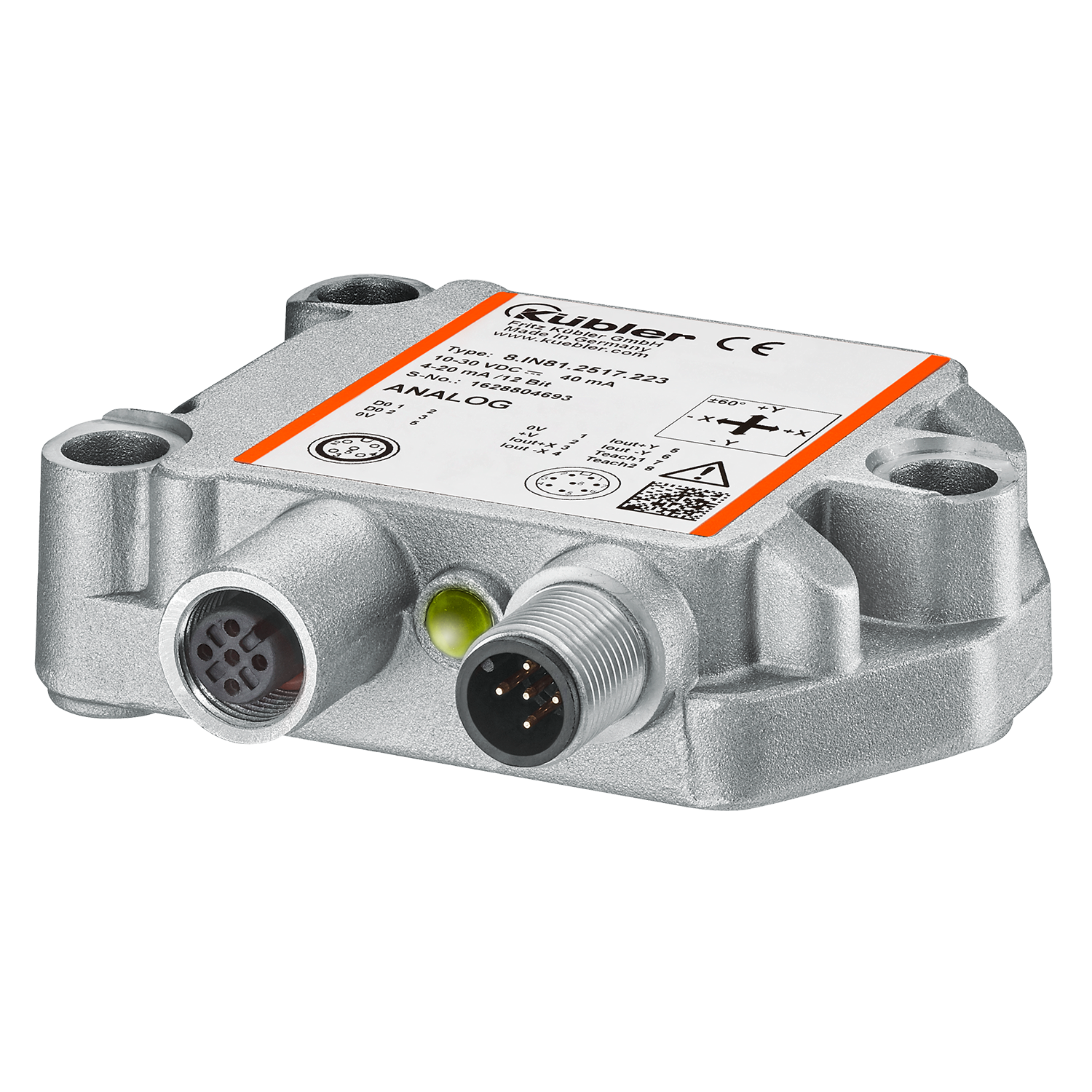

2-dimensionaler Neigungssensor. Unbeirrbare Genauigkeit – auch in rauer Umgebung.

Der Neigungssensor IN81 wird für die Erfassung des Neigungswinkels im Messbereich von ±85° eingesetzt. Durch die hohe Robustheit und Schutzart bis max. IP69k sowie den weiten Temperaturbereich von -40 °C bis +85 °C ist er beispielsweise für den Außeneinsatz in der mobilen Automation prädestiniert.

Mechanisch
Baugröße	60 mm x 80 mm x 23 mm
Anschlussarten	M12 Steckverbinder
Arbeitstemperatur	-40 °C ... +85 °C
Schutzart	IP67 IP69k

Elektrisch
Messbereich	±85°
Genauigkeit	± 0,5°
Schnittstellen	Analog 0,1...4,9 V Analog 0,5...4,5 V Analog 0...5 V Analog 0...10 V Analog 4...20 mA
Spannungsversorgung	10...30 V DC 15...30 V DC

Robust

Hohe Schutzart IP67 und IP69k in einem Gerät.
Höchste Widerstandsfähigkeit durch Metallgehäuse.
Stabile Genauigkeit über den gesamten Temperaturbereich von -40 °C … +85 °C.
Kein Langzeitdrift dank Sensor-Array Technik.

Vielseitig

Preset- und Teachfuktion.
Messrichtung 1- oder 2-dimensional.
Mit Schaltausgängen.
Stapelmontage für Redundanz möglich.

Datenblatt
IN81 Analog PDF ∼ 1,5 MB \| 04.2024	DE EN FR

Installationsanleitung
IN81 / IN88 Mehrsprachig: Deutsch, Englisch PDF ∼ 760,8 KB \| 10.2017

Handbuch
IN81 Analog PDF ∼ 1,6 MB \| 11.2021	DE EN

Sicherheitskennwerte
IN81 MTTFd Mehrsprachig: Deutsch, Englisch PDF ∼ 212,8 KB \| 06.2019

Konformitätserklärung
IN81 CE Mehrsprachig: Deutsch, Englisch, Französisch PDF ∼ 144,9 KB \| 11.2022

M-CAD / STEP
IN81 ZIP ∼ 1,1 MB \| 12.2017

E-CAD / ePlan
IN81 Analog ZIP ∼ 1,3 MB \| 02.2020

Produkt Zertifikate
IN81 - E1 Mehrsprachig: Deutsch, Englisch PDF ∼ 585,2 KB \| 04.2018
Encoder UL Canada PDF ∼ 79,9 KB \| 11.2019	EN
Encoder UL USA PDF ∼ 78,2 KB \| 11.2019	EN

Zubehör

Kabel und Steckverbinder

M12 Steckverbinder mit Kabel ,

Vorkonfektionierter Kabelsatz

Buchse 4-polig PUR Ø 4,7 mm ± mm
4x0,34 mm²

05.00.6061.6211.XXXX

M12 Steckverbinder mit Kabel ,

Vorkonfektionierter Kabelsatz

Stift 4-polig PUR Ø 4,7 mm ± 0,2 mm
4x0,34 mm²

05.00.6061.6311.xxxM

M12 Steckverbinder mit Kabel ,

Vorkonfektionierter Kabelsatz

Buchse 4-polig

↓

Stift 4-polig PUR Ø 4,7 mm ± 0,2 mm
4 x 0,34 mm²

05.00.6061.6462.XXXM

M12 Steckverbinder mit Kabel ,

Vorkonfektionierter Kabelsatz

Buchse 4-polig PUR Ø 4,7 mm ± 0,2 mm
4 x 0,34 mm²

05.00.6061.D211.XXXM

M12 Steckverbinder ,

Selbstkonfektionierbarer Steckverbinder

Buchse 4-polig

05.B8141-0

M12 Steckverbinder ,

Selbstkonfektionierbarer Steckverbinder

Buchse 4-polig

05.B8241-0

„Sie haben eine technische Fragen zu Kübler Neigungssensoren oder suchen nach individuellen Lösungen? Gerne sind wir im Applikationssupport für Sie da.“
