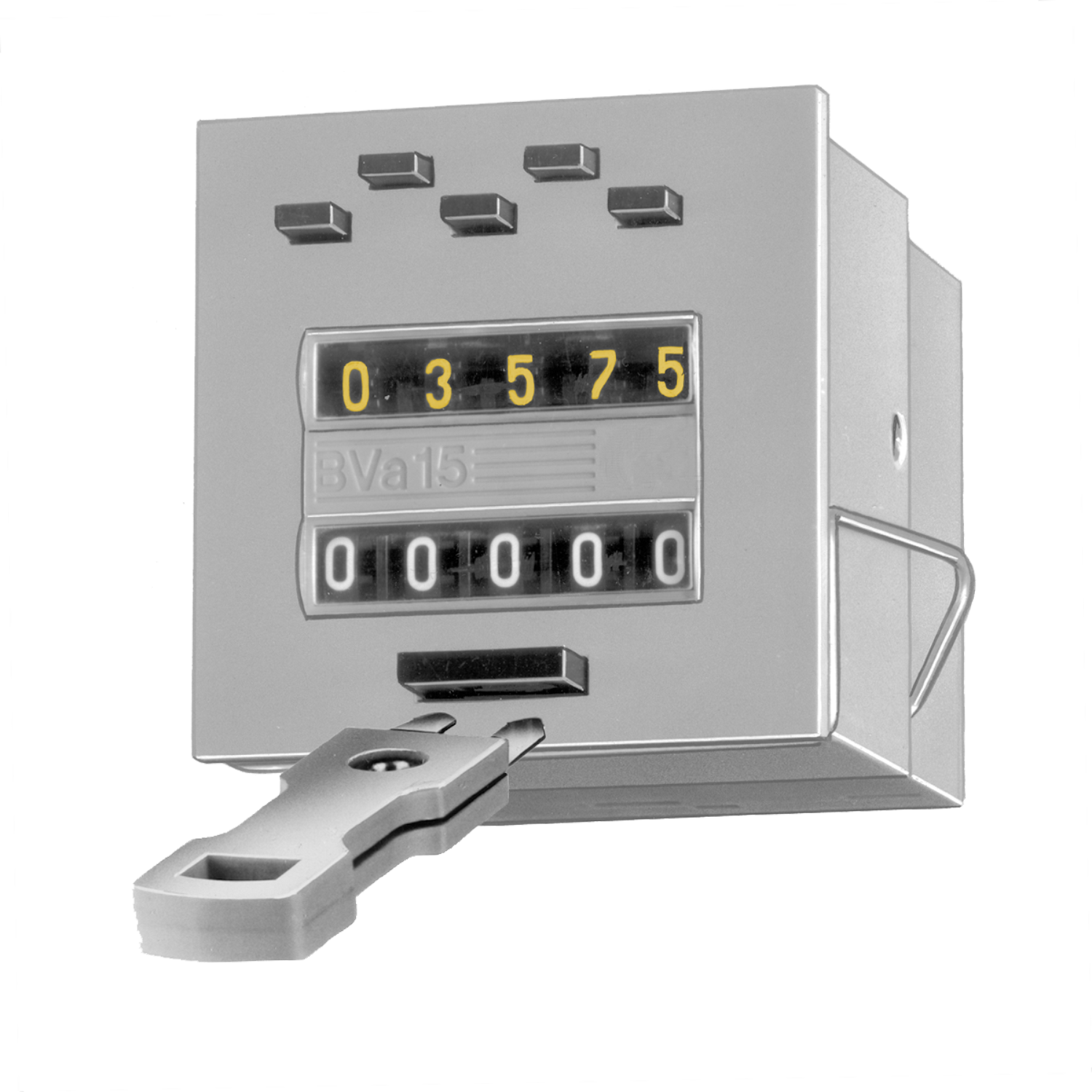

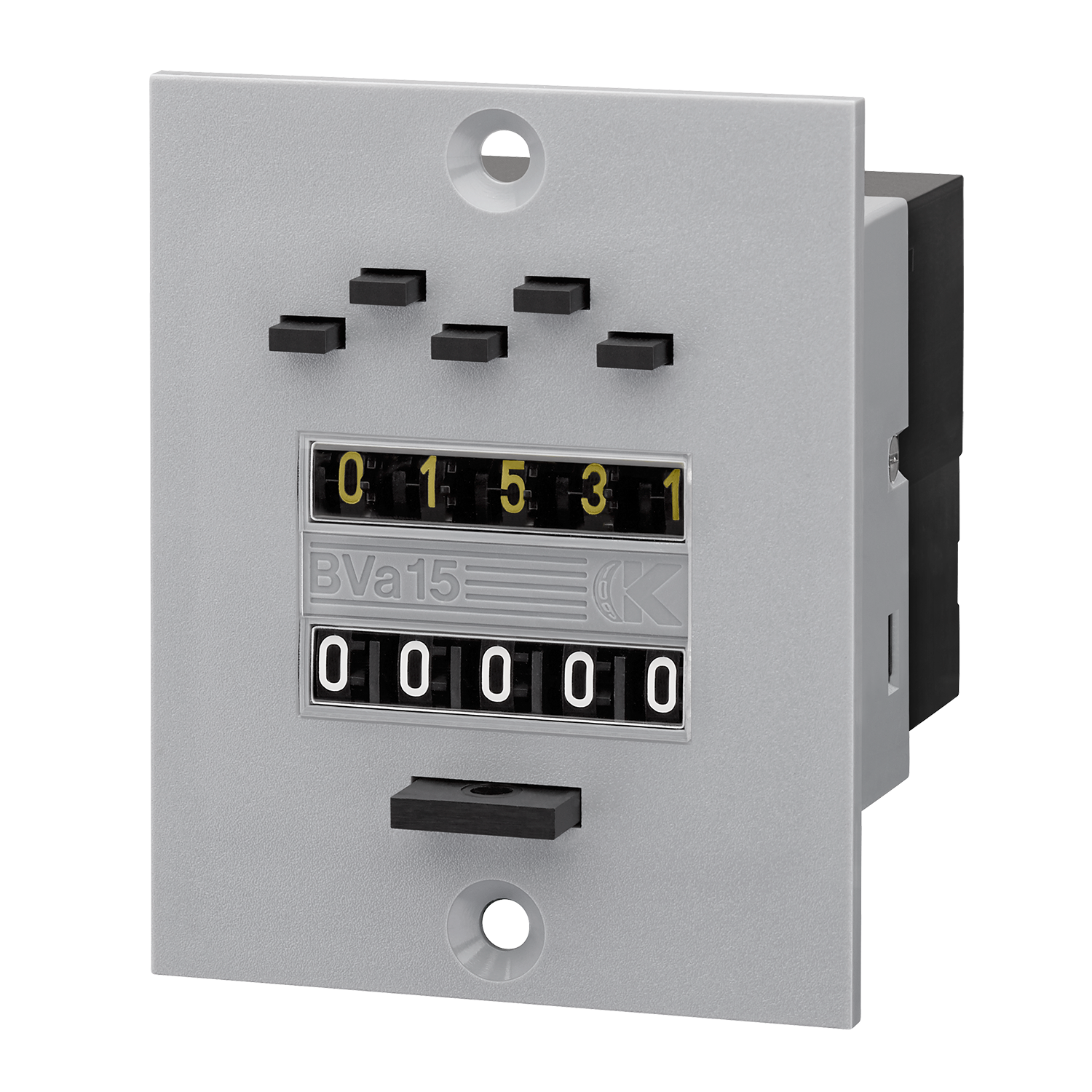

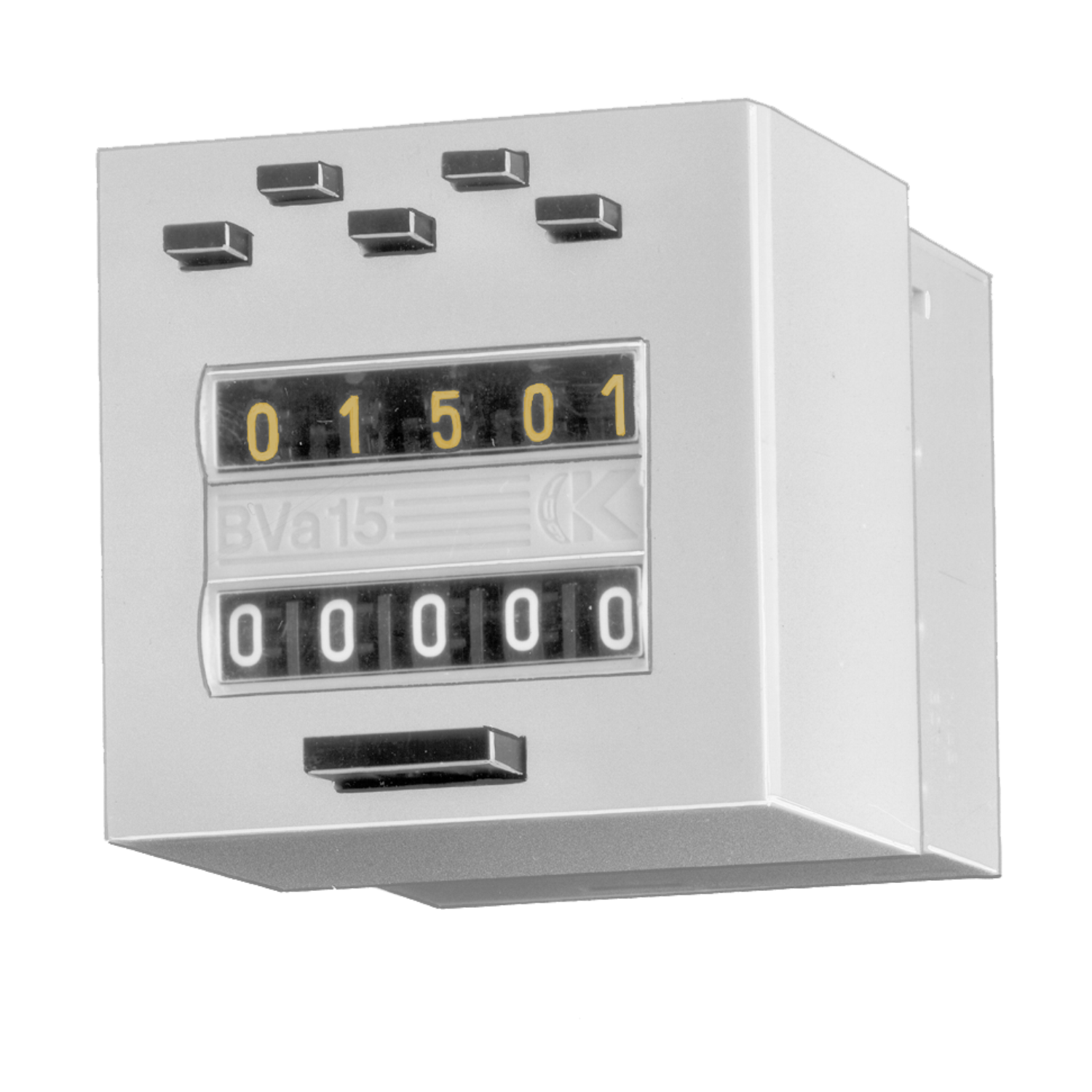

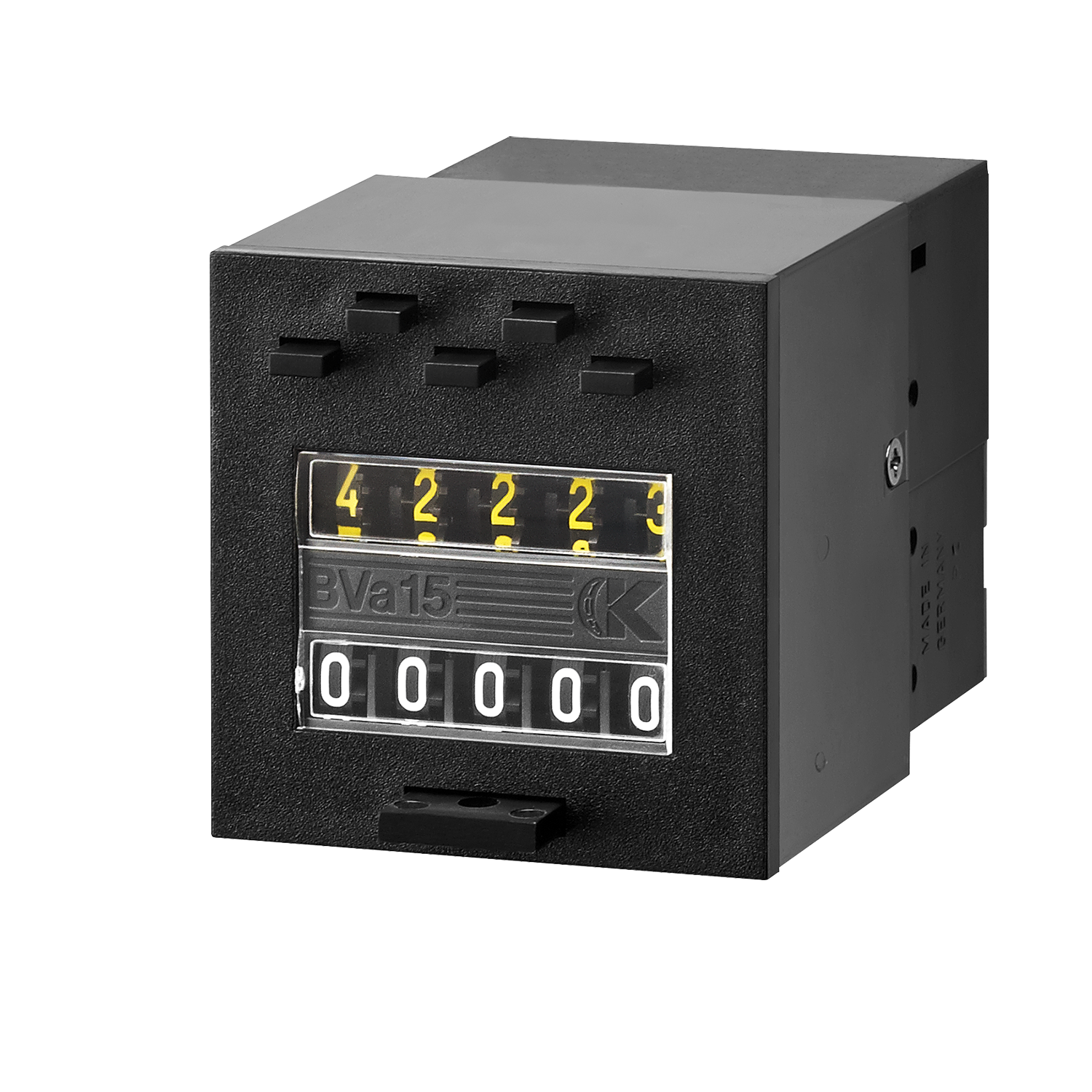

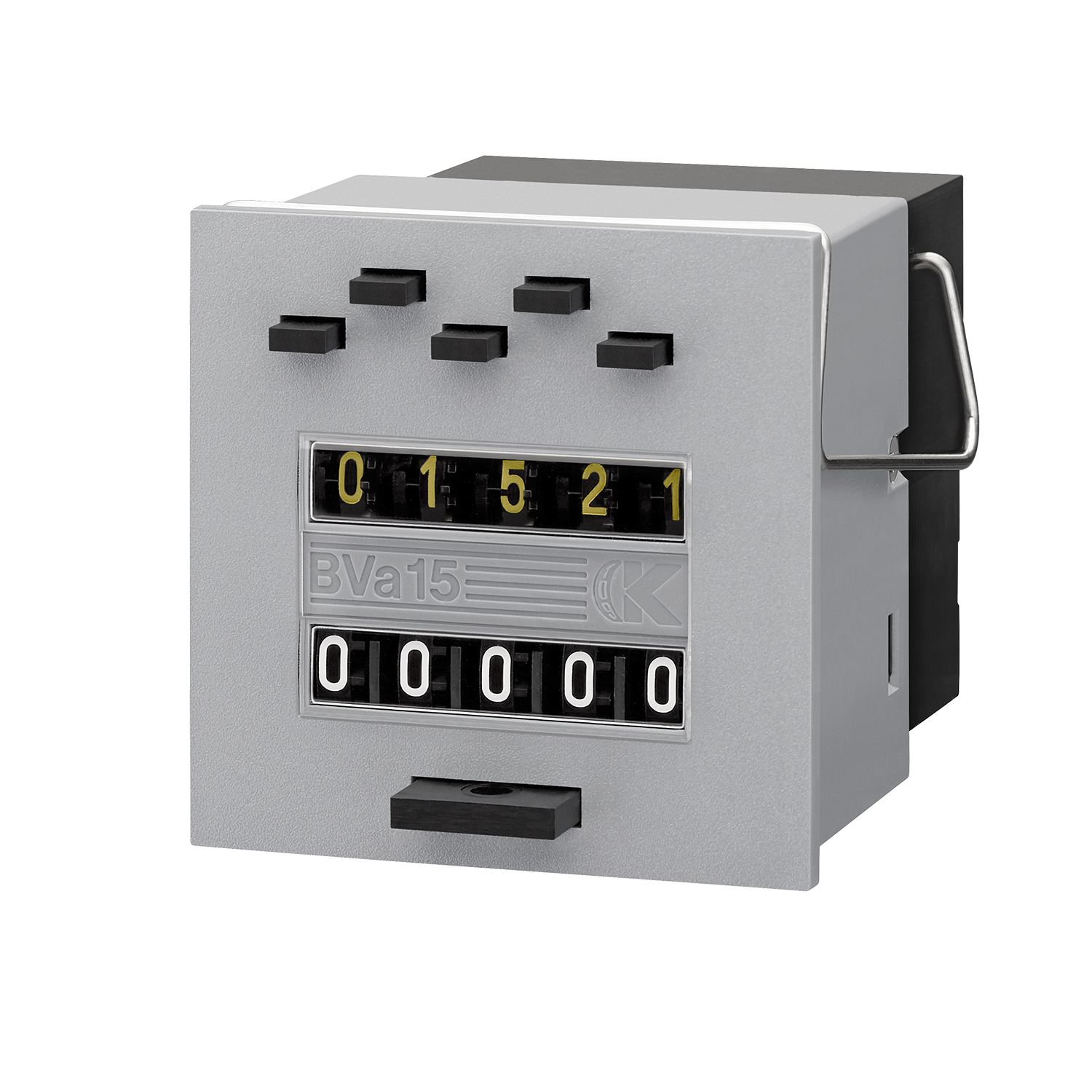

Vorwahlzähler elektromechanisch
BVa15
|
|
Vorwahlzähler – addierend mit stehender Vorwahl.
Die elektromechanischen Vorwahlzähler BVa 15 (manuell rückstellbar) sind robust aufgebaut. Ihr Einsatzbereich liegt in rauen Industrieumgebungen als Einzelzähler oder in Kombination als steckbare Variante mit weiteren B, BVa, HB oder HVa Zählern. Anzeige von Zählerstand und Vorwahlwert.Mechanisch | |
---|---|
Ausführung | elektromechanisch |
Funktion |
Vorwahlzähler |
Baugröße 1 |
50 x 50 mm 53 x 53 mm | 50 x 50 mm 56 x 68 mm | 50 x 50 mm 60 x 75 mm | 50 x 50 mm |
Schutzart |
IP40 |
Arbeitstemperatur | -10 °C ... +60 °C |
Gewicht | 130 g |
Reset |
elektronisch |
(1) Frontplattengröße I Schalttafelausschnitt
Elektrisch | |
---|---|
Spannungsversorgung |
115 V AC 230 V AC 24 V DC |
Signal Ausgang |
1 x Relais |
Eigenschaften
Stückzahlzählung, Automatisierung
- 5-stelliger addierender Vorwahlzähler mit stehender Vorwahl
- Manuelle Nullstellung
- Potentialfreier Umschalter (Mikro-Schalter) bei Erreichen der Vorwahl
- Kontakt bleibt umgeschaltet bis Nullstellung erfolgt
- Zähler ohne Frontrahmen steckbar in Frontrahmen F2B und kombinierbar im Raster 50 x 50 mm
- Kombinierbar mit Zählern der B-, BVa-, HB- und HVa-Reihen
- Zählerstand und Vorwahl dauernd sichtbar
- Versionen mit Klarsichtdeckel, Dichtungskappe, verschließbarer Nullstellung
Stückzahlzählung, Automatisierung
Zubehör

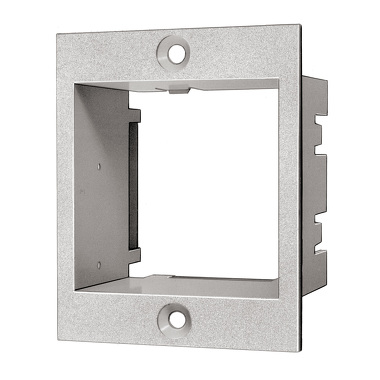

Frontrahmen F2B
Kunststoff-Frontrahmen F2B für Ausschnitt 54x54mm und Fassung 946 in Baugröße F2 für einen Bva, HVa oder 2 B, HB-Zähler. Von vorne steckbar.Beige | G.007.503 |
Schwarz | G.007.504 |
Dichtungskappe K2
Flexible Dichtungskappe für Baugröße F2, Schutzart IP65. Passend für BVa15.13, BVa15.31, BVa15.33 und HVa15.31 im Rahmen F2B. 2 B-Zähler oder 2 HB-Zähler und MVs16.03 im Rahmen F2M und Anschlussdose 926.1. 716, 717 901, 907, 908, 923, 924 mit Adapterrahmen 45 (T.008.860).Grau | G.008.302 |
Schwarz | G.008.303 |

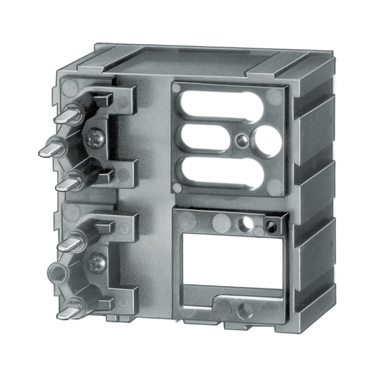

Fassung 946.1
Fassung Typ 946.1 (Kunststoff). Von vorne steckbar.G.008.439 |
Tragschienenrahmen SR1, SR2, SR3
Die Tragschienenrahmen SR 1, SR 2 und SR 3 können auf die Tragschiene TS 35x7,5 und TS 35x15 nach DIN EN 50022 bzw. TS 32 nach DIN EN 50035 aufgeschnappt werden. In die eingebauten Fassungen können elektromechanische und elektronische Summier-, Vorwahl- oder Betriebsstundenzähler gesteckt werden.SR1 | G.300.000 |
SR2 | G.300.001 |
SR3 | G.300.002 |
Aufbaurahmen, 48x48
Für den Einbau aller Zähler, Timer mit den DIN Baumaßen 48x48mm. Ausschnitt 50x50mm. Für Schnappmontage auf 35mm DIN Hut-SchieneZählerhalterung (chromartiertes Stahlblech), DIN Hut-Schienen-Adapter (faserverstärktes Polyamid).
G.300.003 |

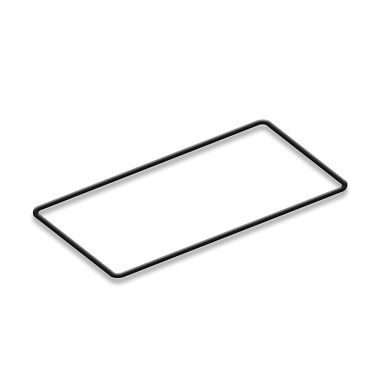

Dichtung N.511020
Außenmaß: 60 x 75 [2.363 x 2.953"]Innenmaß: 50 x 50 [1.969 x 1.969"]
N.511020 |
